全自動泡沫高度控制器是一臺免標定，免調試的全自動射頻電容式泡沫高度控制器，由于使用了自行設計的特殊芯片，實現了電容式控制器對泡沫的自識別；實現了電容式控制器運行參數的自設定；實現了電容式控制器的“一鍵通”投運，從而實現了簡易操作與理想控制的完美結合，充分體現了我公司與時俱進的精神和能力。為滿足不同現場需求，本控制器分為報警型和報警控制型兩種，適用于醫藥、食品、生化、抗菌素生產等發酵工業生產過程中對泡沫高度的報警和消泡劑的自動投放。

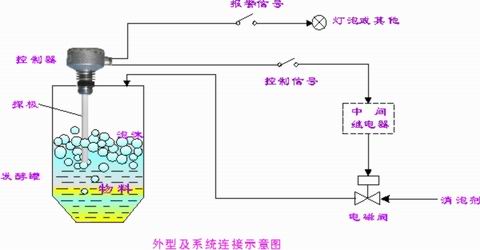

控制器外型、系統連接及控制流程

      當泡沫高度上升至淹埋控制器部份探極（>20cm）時，控制器首先發出一個報警開關信號，當報警狀態維持若干秒鐘（此稱響應時間，可選），確認泡沫的持續存在后，控制器再發出一個控制開關信號，指揮打開電磁閥，投放消泡劑；為節省消泡劑，投放若干秒后（此稱投放時間，可選），控制器指揮關閉電磁閥，停止投放；待消泡劑與泡沫充分混合，如泡沫仍未下降，則再投放，然后再停止......反復進行，直至泡沫高度下降到離開控制器探極為止。所以消泡劑的投放是間歇進行的，即投放一段時間，然后停一段“響應時間”，泡沫高度不降時再投。用戶可通過選用不同的“響應時間”和“投放時間達到*佳消泡效果。
      控制流程：

主要技術指標

工作電源：AC220V±10% 50HZ 或 DC24V
功耗：<5W
響應時間（即投放間隔時間）：4、8、16、32、64、128秒可選
動作延時：<3秒
投放時間：2、4、8、16、32、64秒可選
儀表工作環境溫度：-20～45℃
探極工作（介質）溫度： 普通型： -40～200℃
介質壓力： 壓力型： ≤3MPa（其余型號為常壓）
控制輸出：一組常開繼電器觸頭（繼電器觸點容量為 AC250V，0.3A；DC28V，0.5A；電阻負載。）
報警輸出：一組常開繼電器觸頭
安裝方式：1.5寸管螺紋

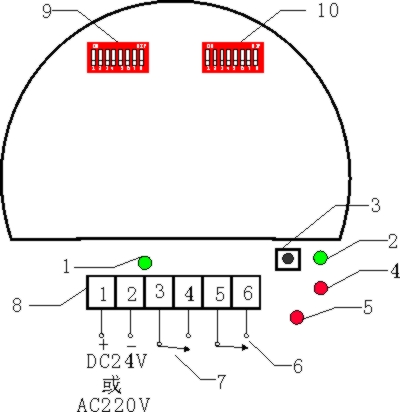

端子圖和顯示板元件分布及其功能

1--電源指示燈.綠色
2--運行/非運行指示燈.綠色。閃亮表示“非運行”狀態，長亮表示“運行”狀態。
3--投運鍵，短按一下（時間少于半秒，過長則無效，需再次短按）由“非運行”狀態轉變?yōu)椤斑\行”狀態（投入運行）；再短按一下由“運行”狀態轉變?yōu)椤胺沁\行”狀態（退出運行）。每短按本鍵一下，控制器會在運行/非運行兩種狀態之間相互轉換一次，為敘述方便，下文稱“3鍵”。
4--報警輸出燈（紅色）
5--控制輸出燈（紅色）
6--控制輸出繼電器觸頭，指揮投放消泡劑。
7--報警輸出繼電器，可接聲、光報警器及其他。
8--接線端子。CTS-PM-B報警型無5、6端子。
9--響應時間選擇器。本選擇器是一個七位開關，每次僅能把其中一位向上撥向“ON”，把**位向上 撥向“ON”選2秒，第二位選4秒，第三位選8秒......第七位選128秒，出廠時置于4秒。報警型無此開關。
10--投放時間選擇器。本選擇器是一個七位開關，每次僅能把其中一位向上撥向“ON”，把**位向上撥向“ON”選1秒，第二位選2秒，第三位選4秒......第七位選64秒，出廠時置于4秒。報警型無此開關。

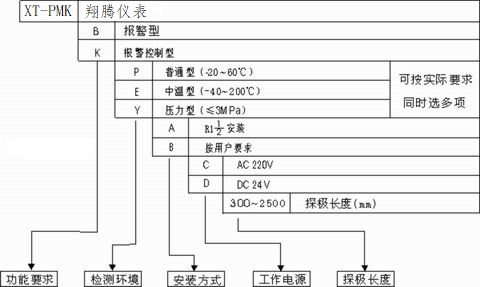

全自動泡沫高度控制器選型：
