磁敏電子雙色液位計由于采用導體LED發光器件，具有亮度高、紅綠雙色顯示、可視距離遠、標尺刻度更清晰、顯示范圍大，產品更具系列化；尤其在環境煙塵大，含有微細鐵屑的鋼鐵企業，如果采用磁翻板液位計，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，而液位計能有效的解決。

    XT-UNS液位計電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程 中，各種塔、罐鍋爐設備的液位測量與控制。選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化，可實現液位上、下限報警和控制；選 配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，可實現遠距離檢測、指示、記錄與控制，亦與計算機系統直接通訊。

液位計結構原理

    液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

液位計產品特點：

    1.汽紅液綠，發光顯示清晰，觀察角度大，可視距離遠。可以紅綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。

    2.本體選用不銹鋼制造，液位計顯示裝置與容器內介質不接觸，無泄漏。適宜于一、二、三類容器使用，并對內裝易燃、有毒和腐蝕性介質的容器**安全可靠。

    3.顯示量程大，使用范圍廣，適用于低溫、中溫、高壓場合。

    4.可輸出4～20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制，亦可配液位開關，實現連鎖保護。

磁敏電子雙色液位計技術優點

XT-UNS型液位計的零部件采用1Cr18Ni9Ti.316L.0Cr18Ni9Ti襯PTFE.PVC

.PP等材料進口電子元件，加上我公司全體科研人員的獨特設計方案，具有優質的可靠。穩定及抗腐蝕性能。

其特點十分顯著：

※ 設計簡單。緊湊。堅固可靠。壽命長。無維護工作量，能長年在戶內。外安裝使用：

※ 獨特首創的現場。遠傳一體化結構，使工業自動化管理變的更輕松方便；

※ 獨特的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；

※ 獨特的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控；

※ 測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上完全隔離的；

※ 工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa;

※ 工作溫度范圍寬，適用于從-160~+530℃；

※ **用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；

※ 各型號均可選配磁性限位開關，實現高低液位自動控制或報警；

※ 各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制。

液位計技術參數:

    安裝方式：垂直安裝（*大偏差為≤30）

    測量范圍：0-6000mm（大于6000mm可協商訂貨)

    介質密度：0.4-2.0g/cm3

    工作溫度：-160～530℃

    跟隨速度：≤0.08m/s

    浮子材質：304、PTFE/304外村PTFE、鋁、鈦

    LED顯示器：低亮型、高亮型、霧狀散光型三種可選

    主導管材質：304、1Cr18Ni9Ti、316L、304內襯PTFE、鈦、PP、PTFE(聚四氟乙烯)

    連接法蘭：DN15～DN50(HG20592-97法蘭標準)，高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊

    法蘭材質：碳鋼、304、316L

    電源電壓：DC24V、AC36V、AC220V

    精 確 度：≥10mm

    工作壓力：-0.1～42MPa

    環境振動：頻率≤25Hz振幅≤0.5mm

    介質粘度：≤0.4Pa.S

    排污閥：不銹鋼球閥、針型閥

磁敏電子雙色液位計性能

磁敏電子雙色液位計型號：

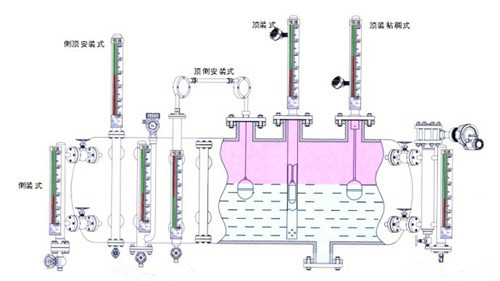

液位計安裝與使用：

    1、將本液壓計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。

    2、傳感器排污法蘭打開、放進浮子；注意：浮子磁鋼一端向上，不可倒置。

    3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。

    4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

    5、先打開上閥，然后緩慢打開下閥，尤其是用在壓力較高的場合，并緩慢地注入壓力，使介質慢慢流入傳感器，以防浮子突然受壓損壞，觀察液位顯示，由紅變綠逐個轉換。

    6、排污、上水、觀察水位顯示高低、報警是否正常，若無異常現象，即可投入使用。

訂貨須知：
    1.產品型號與名稱
