旋進旋渦流量計是一種專門測量氣體的一款流量計。主要結構包括文丘里測量管體，前部起旋器、后部整流器、傳感頭、及溫度壓力組件組成。智能旋進旋渦流量計作為氣體流量測量的主要儀表，旋進漩渦流量計在氣田生產中得到了較為**的運用。采用*新微處理技術，具有功能強、流量范圍寬、操作維修簡單、安裝使用方便等優點；該智能旋進旋渦氣體流量計集流量、溫度、壓力檢測功能與一體，并能進行溫度、壓力自動補償，主要技術指標達到國外同類產品**水平。**應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

主要特點:
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4．特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可**性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
8．轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1200米。
9．整機功耗低，可用內電池供電，也可外接24VDC電源。
旋進旋渦流量計工作原理：

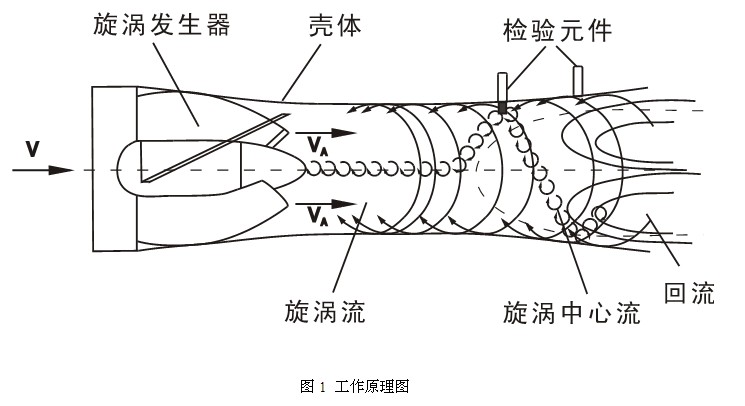

    智能旋進旋渦流量計的流量傳感器的流通剖面類似于文丘里管的型線（圖1）。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，*后在液晶顯示屏上顯示測量結果（瞬時流量、累積流量及溫度、壓力等數據）。

旋進旋渦流量計結構：
智能旋進旋渦氣體流量計由以下七個基本部件組成（圖1）

1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器

流量計由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。
整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。
殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。
2、轉換顯示儀
由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

主要技術參數:

*說明：A、B用以區別相同通徑不同流量范圍。

◆防爆標志
  流量計為隔爆型，其防爆標志為Exd IIBT4和Exd IICT4 ～T6（不含乙炔）。
◆接線口
出線接口為M20*1.5內螺紋。

智能旋進旋渦流量計選型：

使用環境條件:

環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
工作條件
介質溫度范圍：-20℃～+70℃
公稱壓力：1.6、2.5、4.0 、6.3MPa

流量計出現故障時的解決方法。
一、無瞬時流量
1.檢查流量計下限截止頻率是否太高。按設定鍵**次，屏幕顯示為“LF———□□□”，框內所對應數值為下限截止頻率；將下限截止頻率改為大于1的數值。
2.測量流量計前置放大器電壓，若≤2.0V（應在2.5V左右），則先查看電池電壓是否≤2.9V，小于則需更換新電池。若電池電量充足則為主板供電電路問題，應更換前置放大器。
3.前置放大器電壓正常時，測量前置放大器是否有頻率輸出，若有則為主板問題，需**人員維修；若無頻率輸出，更換前置放大器。
4.前置放大器電壓、下限截止頻率均正常時，檢查流量計漩渦發生體及前置放大器探頭是否被雜物堵塞或黏附上了油污。
5.檢查被測介質每小時流量是否在流量計所標定的量程范圍內。
二、溫度值與現場實際值不符
溫度傳感器的核心元器件為Pt100鉑電阻，當顯示值與實際值偏差較大時，說明電阻絲老化，應更換溫度傳感器。
三、壓力值與現場實際值不符
1.當流量計顯示大氣壓力不準時，LUX型為調節緊挨顯示模塊處的電位器，LUY型為調節主板正面左下方溫壓回路中的電位器（只有1個）。電位器順時針旋轉為減小壓力顯示值。
